ANSYS ENERGICO具備將詳細燃燒化學與計算流體力學進行無縫連接的能力，借助于該工具，可以在不犧牲求解復雜流體動力學精度的基礎上，充分利用詳細燃燒反應機理的優勢。利用此工具，可以加速燃燒系統的設計，在使用詳細反應機理時無需對復雜機理有深入的了解，同時可以降低驗證系統設計所需的實驗次數。ENERGICO可用于任意連續流動燃燒系統的化學性能模擬，幾乎適用于任何燃料。

應用包括：

• 燃氣輪機燃燒室
• 鍋爐/火爐
• flare/ 焚燒爐

ENERGICO的優勢：

• 燃燒室排放的快速******預測
• 火焰吹熄趨勢的直接判定
• 模擬運行工況變化的影響，如燃料成分對燃燒性能的影響

功能特色

化學反應機理的******排放預測

ENERGICO首先通過將理想化的化學反應器模型與CFD 流場進行映射，然后利用一種有效的方式考慮詳細化學反應機理來模擬微量組分的生成與消耗。等效反應器網絡（ERNs）允許用成組的理想攪拌反應器（PSR）和柱塞流反應器（PFR）以及其他相關流動模塊來表征CFD 流場。ENERGICO 軟件直接將CFD 仿真結果傳遞到ERN 中。在ERN 中，保留了主要的流動及回流區特征。

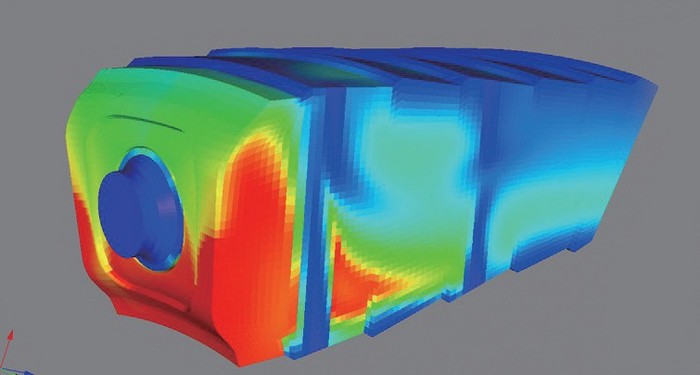

燃燒室內溫度場分布（CFD 結果）

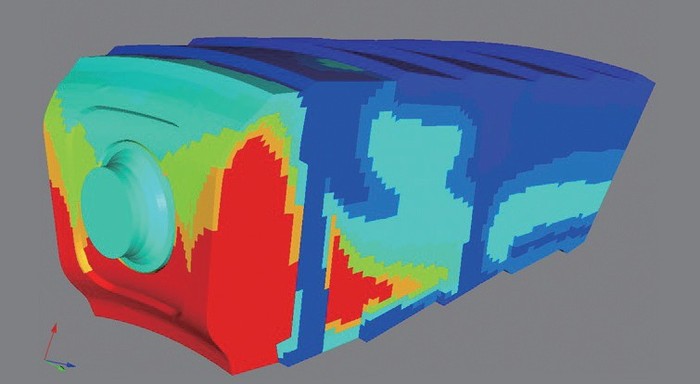

用于等效反應器網絡（ERN）的區域

******燃燒模擬的步驟：

• 通過CGNS 文件讀入CFD計算結果
• 選擇詳細化學反應機理求解ERN
• 使用給定的ENERGICO軟件算法或者使用自定義算法自動創建ERN
• 模擬ERN，在燃燒室流場上顯示ERN 結果
• 截取表征火焰陣面的特定火焰區域，進行貧燃吹熄分析（Lean Blow Off）

ENERGICO提供每一步操作的自動化模板，同時提供大量的配置選項，方便用戶實現特定的需求。

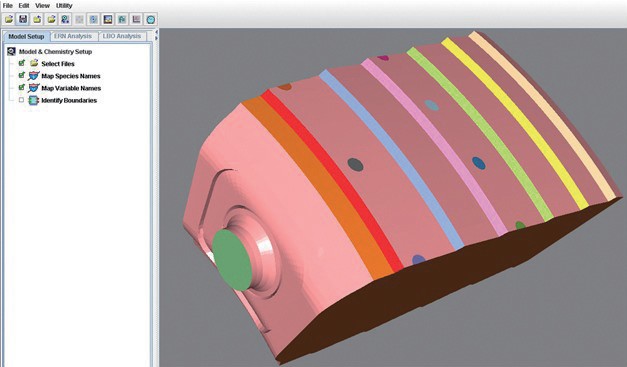

從CFD 中導入的幾何及流場

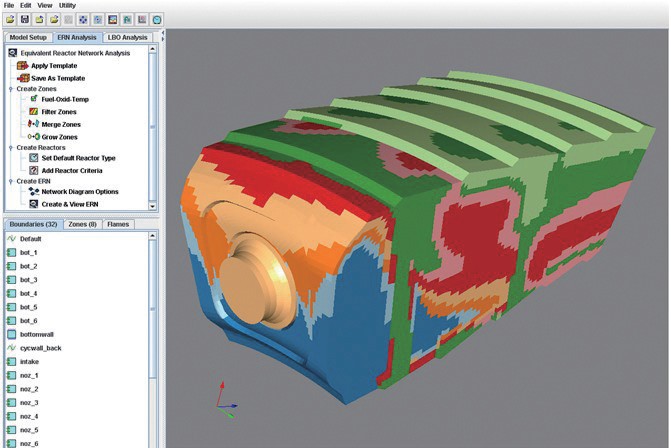

從CFD 結果中創建的反應器區域

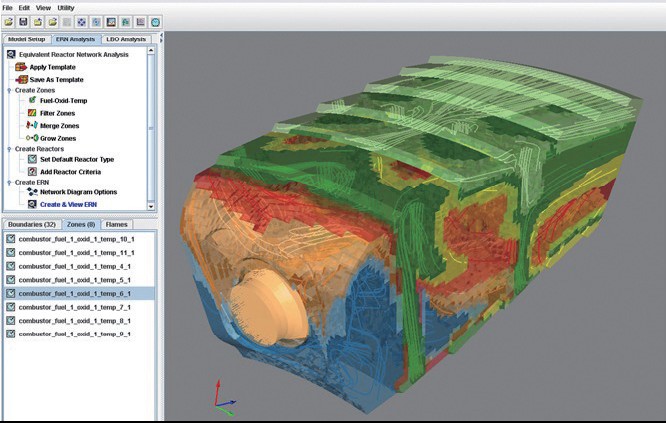

CFD 與ERN 結果重疊顯示

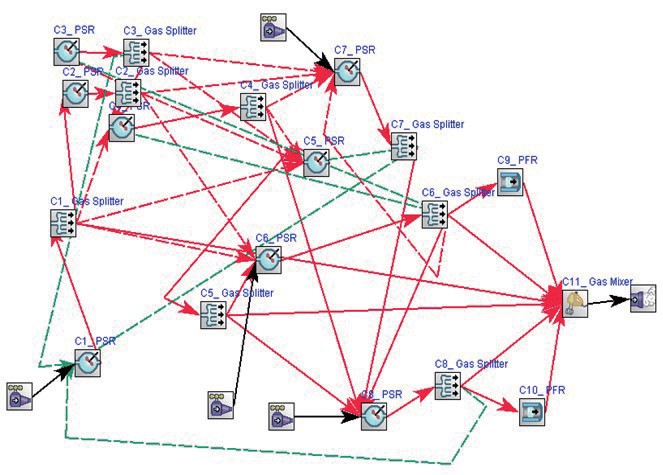

自動創建的等效反應器網絡

兼容所有的CFD軟件

ENERGICO兼容主流的商用CFD 軟件，如ANSYS FLUENT， CFX 和STAR-CD。ENERGICO只要求輸入標準的CGNS 文件。鑒于所有的CFD 軟件都可以輸出CGNS 文件， 因此可以很方便的與所有CFD 軟件聯合使用。

貧燃吹熄分析(LeanBlow Off )

ENERGICO使用論證充分的方法，即通過評估化學反應和流體流動的相對時間尺度來預測LBO何時發生。在傳統不受控制的燃燒室中，燃燒受燃燒室內燃料／空氣混合程度的控制，即化學反應遠快于混合過程。盡管如此，當為了減少NOx 而降低火焰溫度時，化學反應速率相應降低以致溫度成為速率受限的主要因子，此時LBO現象會發生。

為了幫助設計者確定他們的系統是否會發生LBO現象， ENERGICO首先捕捉基于CFD計算結果的燃燒室流場中表征火焰陣面的特定區域，然后使用詳細化學反應機理及CFD流場進行分析，用于評估局部火焰存在的可能性。

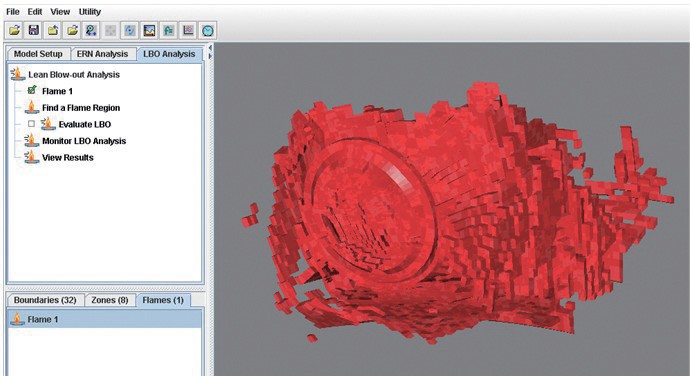

LBO 分析中截取的火焰
